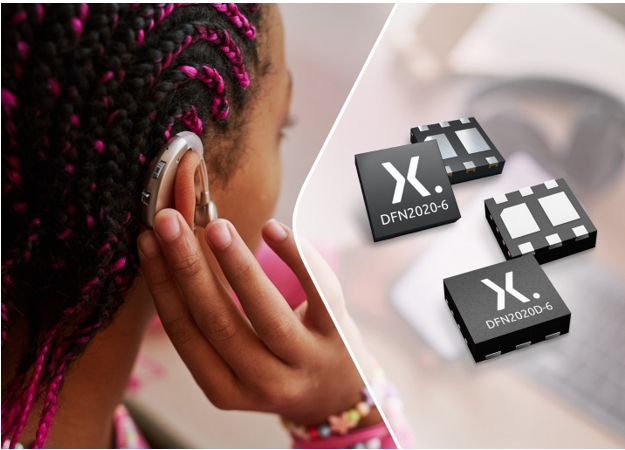

基礎半導體器件領域廠商N(yùn)experia（安世半導體）近日宣布新推出全新的500 mA 雙通道內置電阻晶體管（RET）系列產品，均采用超緊湊型 DFN 2020（D）-6封裝。新系列器件適用于可穿戴設備和智能手機中的負載開關，也可用于功率要求更高的數字電路。例如空間受限的計算、通信、工業和汽車應用。值得注意的是，DFN封裝的RET采用雙重空間節省方案，可加倍提高空間利用率。首先，通過將雙極性晶體管(BJT)和電阻巧妙地集成到單一封裝中，可節省大量電路板空間。此外，無引腳DFN封裝本身的空間效益較高。這種集成和封裝有效融合的戰略充分凸顯了Nexperia力求滿足當代電子設備緊湊空間要求的不懈努力。
為了減少元件數量，簡化電路板設計，12款新型RET將雙通道BJT與偏置電阻組合在一起，集成在同一封裝中。同時還在基極-發射極路徑上并聯第二個集成電阻，以創建用于設置基極電壓的分壓器。進而可實現更精細的微調和更出色的關斷特性。由于這些內部電阻的容差高于外部電阻，因此RET適合晶體管在打開或關斷狀態下工作的開關應用，并有助于克服標準BJT的溫度依賴性。此外，還能降低與貼片以及手動處理相關的成本。
此系列RET器件提供雙NPN/NPN、NPN/PNP和PNP/PNP選項。與同類競品器件不同，Nexperia RET的微型DFN2020(D)-6封裝尺寸僅為2 mm x 2 mm x 0.65 mm，能夠完全提供其規定的500 mA輸出電流。該封裝專門用于在高功率應用中實現出色的熱性能，可在高達50 V的集電極-發射極電壓（VCEO，基極開路）下提供高達1 W的總輸出功率。
Nexperia RET器件提供標準版和車規級（符合AEC-Q101標準）版本。該產品組合包含400多種產品，包括單通道和雙通道RET以及廣泛的電阻組合。Nexperia RET系列產品提供DFN和有引腳SMD封裝，能夠滿足眾多應用的不同需求。
